Seccionador Unipolar Cerámica
Seccionador Unipolar Cerámica

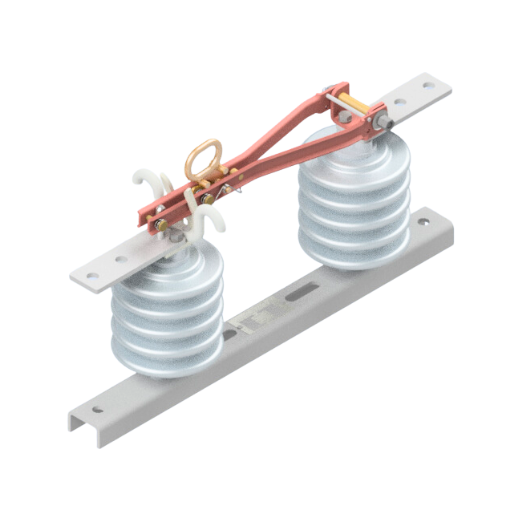

El Seccionador Unipolar Cerámico tipo MSDB fue desarrollado para operar en redes de distribución, en tensiones de 15, 27 y 38 kV y con corrientes de 400 a 630 A.
Se utiliza en la mayoría de los casos para la interrupción y mantenimiento de redes de distribución y derivaciones. Es capaz de soportar altos niveles de cortacircuito debido a su construcción.
Se suministra con o sin soporte de fijación, para crucetas simples o dobles, y para instalación directa en estructuras metálicas.
Básicamente, están construidos sobre bases de perfil U de acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte y se suministran en porcelana vitrificada de color gris.
Las cuchillas están fabricadas en cobre electrolítico de alta conductividad, y su diseño garantiza resistencia mecánica ante corrientes de cortocircuito durante la operación.
Los contactos son del tipo autolimpiante de alta presión, con resortes de acero inoxidable y dispositivos de bloqueo de seguridad.
Los terminales son de cobre electrolítico con tratamiento superficial de estañado por electrodeposición, con perforación estándar NEMA o para conectores tipo CUÑA.
Disponen de ojal y gancho para operación manual mediante pértiga o para uso con dispositivo de apertura en carga (loadbuster).
Diseño conforme a las normas ABNT / ANSI / IEC.
