Seccionador By-Pass de Cerámica
Seccionador By-Pass de Cerámica

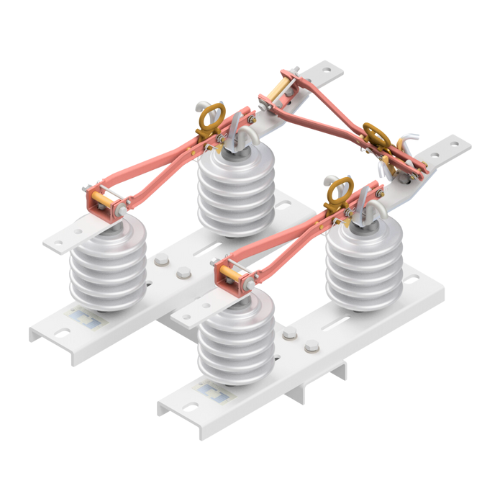

El Seccionador By-Pass tipo MSB fue desarrollado para operar en redes de distribución, con tensiones de 15, 27 y 38 kV y corrientes de 400 a 630 A.
Desarrollada para maniobras de transferencia en redes de distribución con tensiones nominales de hasta 38 kV y corrientes nominales de hasta 630 A.
Se utilizan normalmente para el mantenimiento de reconectadores o reguladores de tensión, sin que sea necesario interrumpir la línea.
Se suministran con o sin soporte de fijación, para crucetas simples o dobles, y para instalación directa en estructuras metálicas.
Básicamente, están construidas sobre bases de perfil en U de acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte y se suministran en porcelana vitrificada de color gris.
Las cuchillas están fabricadas en cobre electrolítico de alta conductividad y su diseño garantiza resistencia mecánica durante la operación en condiciones de cortocircuito.
Los contactos son del tipo autolimpiantes de alta presión, con resortes de acero inoxidable y dispositivos de traba de seguridad.
Los terminales son de cobre electrolítico con tratamiento superficial de estañado por electrodeposición, con perforaciones según el estándar NEMA o para conectores tipo CUÑA.
Cuentan con ojal y gancho para operación manual mediante pértiga de maniobra o para uso con dispositivo de apertura en carga (loadbuster).
Diseño conforme a las normas ABNT / ANSI / IEC.
