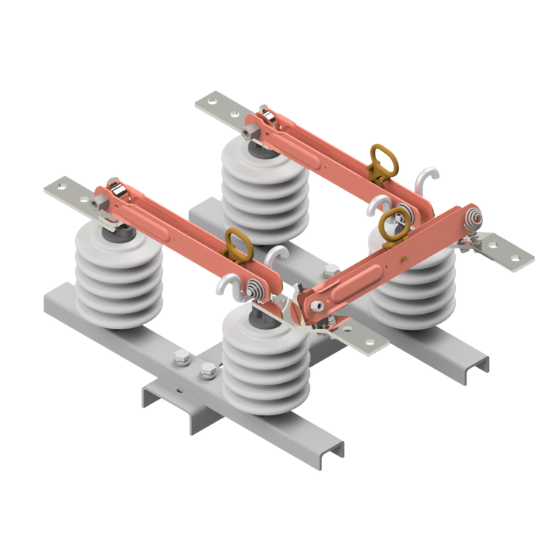

Seccionador By-Pass Porcelana
Seccionador By-Pass Porcelana
La Seccionadora By-Pass Porcelana Tipo MSB fue desarrollada para operar en redes de distribución, en tensiones de 15, 27 y 38 kV y corrientes de 400 a 630 A.
Está diseñada para maniobras de transferencia en redes de distribución con tensiones nominales de hasta 38 kV y corrientes nominales de hasta 630 A.
Se utiliza normalmente para el mantenimiento de reconectadores o reguladores de tensión, sin que haya interrupción de la línea.
Se suministra con o sin soporte de fijación, para crucetas simples o dobles, y también para instalación directa en estructuras metálicas.
Básicamente, está construida sobre bases de perfil U en acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte, suministrados en porcelana vitrificada de color gris.
Las cuchillas están fabricadas en cobre electrolítico de alta conductividad y dispuestas en paralelo, lo que proporciona una resistencia mecánica mucho mayor frente a corrientes elevadas de cortocircuito.
Los contactos son del tipo autolimpiante de alta presión, con resortes de acero inoxidable y dispositivos de bloqueo de seguridad.
Los terminales son de cobre electrolítico con tratamiento superficial de estaño por electrodeposición y patrón de perforación NEMA o para conectores tipo cuña.
Cuenta con argolla y gancho para operación manual mediante pértiga de maniobra o para el uso de dispositivo de apertura en carga (loadbuster).
Diseño conforme a las normas ABNT / ANSI / IEC.
