Chave Seccionadora Tripolar Semi-Pantográfica Vertical

A Chave seccionadora tripolar foi desenvolvida para operar em subestações e nos mais variados projetos de abertura e fechamento dentro de distribuições de energia, desde tensões de 15kV até 345kV.

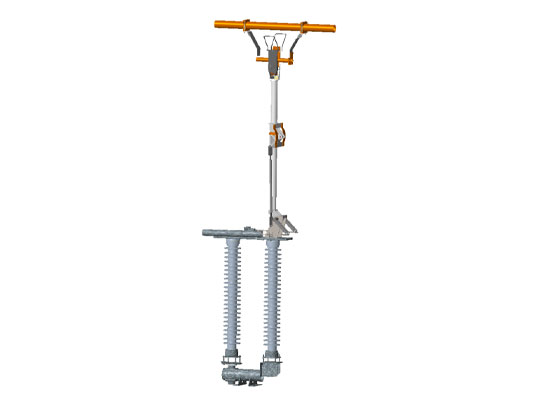

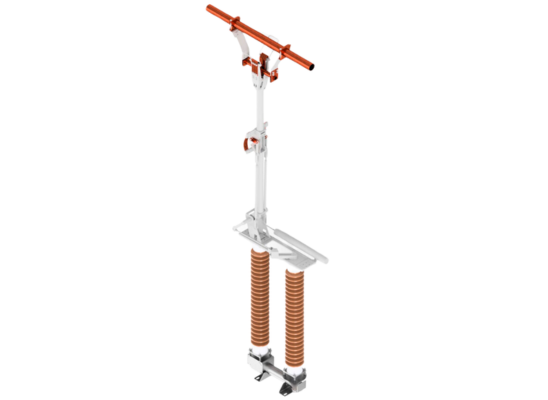

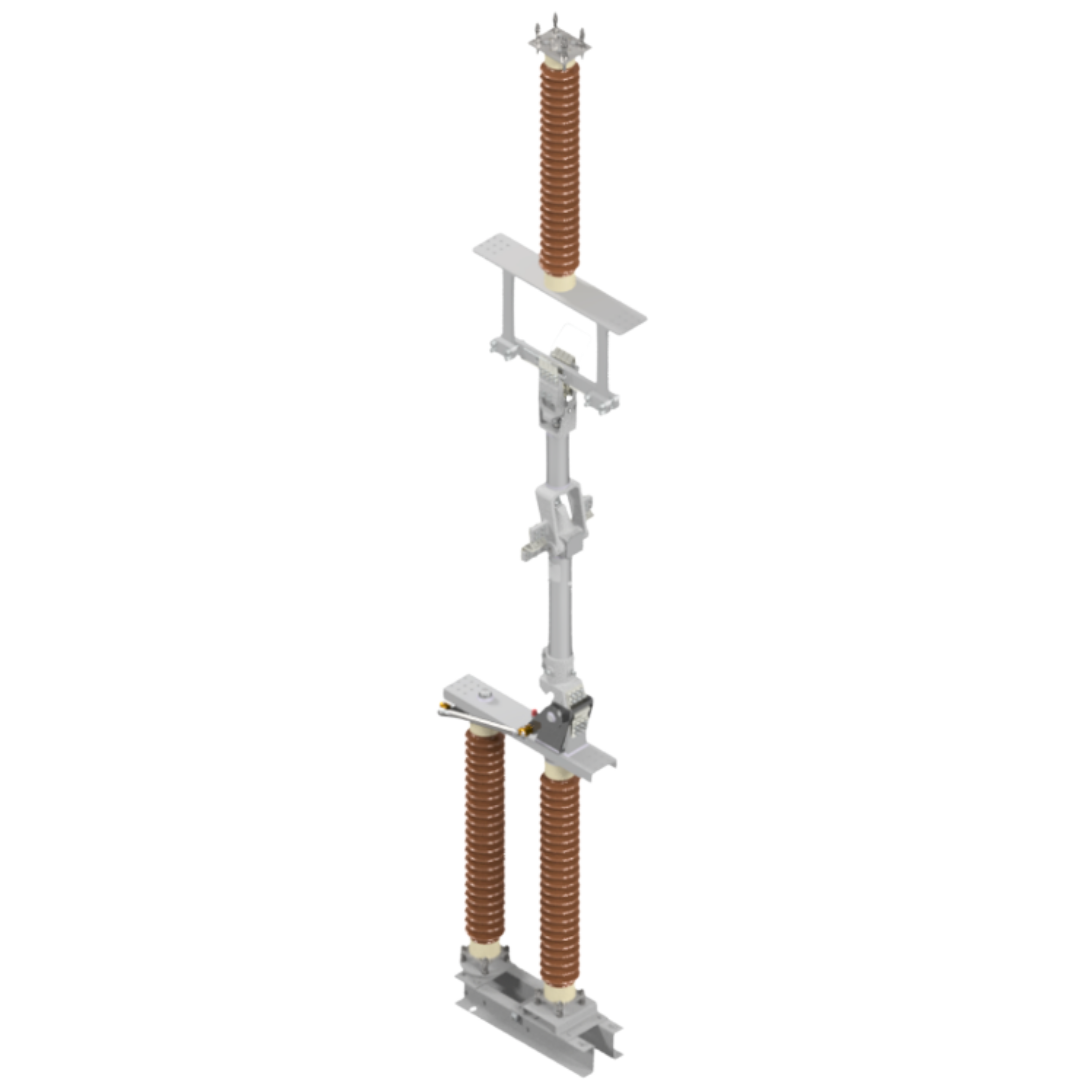

A chave SPV (Semi-pantográfica vertical) é constituída por duas colunas de isoladores, sendo em uma extremidade a coluna giratória, que irá operar a lâmina, enquanto a outra coluna é fixa, para suportar a lâmina.

As fases da chave são montadas sobre uma base de tubo de aço, peças em alumínio fundido e aço inox complementam sua montagem para garantir a máxima segurança e robustez do equipamento, o uso de perfis reguláveis entre as três fases garante sua fixação e seus isoladores são feitos de porcelana ou polímeros de engenharia.

O suporte, base e demais partes metálicas são fabricadas em aço zincado a quente de acordo com a norma NBR 6323.

Seu fornecimento pode ser feito de acordo com a necessidade do cliente, tanto para montagens em concreto quanto em estruturas metálicas.

O acionamento da chave pode ser feito tanto de forma manual quanto de forma motorizada, utilizando para isso um painel de comando equipados com diversos blocos de contatos auxiliares. Além disso, dispositivos de intertravamento elétrico, eletromecânico ou mecânico podem ser fornecidos conforme necessidade.

As Chaves Seccionadoras Tripolares da MAURIZIO são testadas e aprovadas em conformidade com as Normas IEC 62271/ NBR 7571 e ANSI C37-32.2002.
