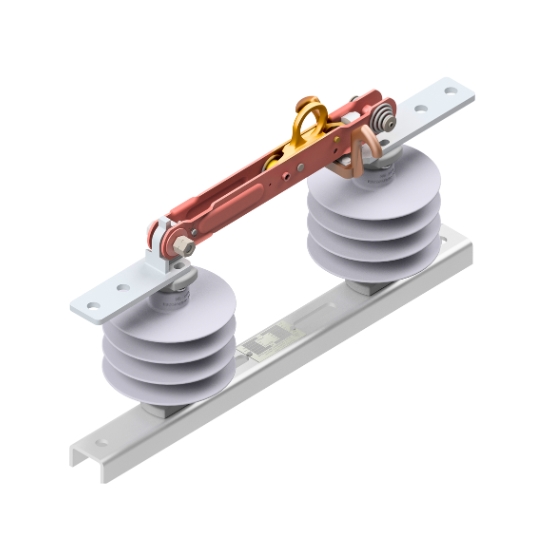

Seccionador Unipolar
Seccionador Unipolar
Se utilizan en la mayoría de los casos para la interrupción y el mantenimiento de redes de distribución y sucursales. Son capaces de soportar altos niveles de cortocircuito gracias a su construcción robusta.
Se suministran con o sin soporte de fijación, para cruceta simple o doble, y para instalación directa sobre estructuras metálicas. Básicamente, están construidos sobre bases de perfil en U de acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte y pueden ser de material polimérico (silicona HTV) o porcelánico vitrificado en color gris.
Los aisladores poliméricos ofrecen un rendimiento superior en ambientes agresivos con alta contaminación y salinidad.La distancia de flujo cumple con la clase de contaminación local (SPL) "E - muy pesado" y reduce significativamente el peso del conjunto.
Las cuchillas están fabricadas en cobre electrolítico de alta conductividad y dispuestas en paralelo, lo que proporciona una mayor resistencia mecánica frente a altas corrientes de cortocircuito.
Los contactos son del tipo autolimpiante, de alta presión, con resortes de acero inoxidable y dispositivos de bloqueo de seguridad.
Los terminales están hechos de aleación de cobre con acabado estañado y cuentan con un patrón de perforación NEMA o conectores tipo cuña.
Están equipados con ojal y gancho para accionamiento manual mediante pértiga de maniobra, o para uso con dispositivos de apertura de carga (loadbuster).
El diseño cumple con las normas ABNT, ANSI e IEC.
