Seccionador Unipolar Cerámica
Seccionador Unipolar Cerámica

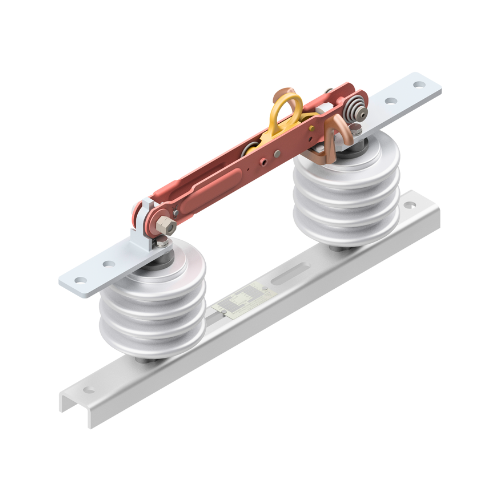

El Seccionador Unipolar Cerámico tipo MSDD fue desarrollado para operar en redes de distribución, en tensiones de 15, 27 y 38 kV y con corrientes de 400 a 630 A.
Se utilizan en la mayoría de los casos para la interrupción y el mantenimiento de redes de distribución y derivaciones. Son capaces de soportar altos niveles de cortocircuito debido a su construcción.
Se suministran con o sin soporte de fijación, para crucetas simples o dobles, y para instalación directa en estructuras metálicas.
Básicamente, están construidos sobre bases de perfil en U de acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte y se suministran en porcelana vitrificada de color gris.
Las cuchillas están fabricadas en cobre electrolítico de alta conductividad y dispuestas en paralelo, lo que proporciona una resistencia mecánica mucho mayor frente a corrientes de cortocircuito elevadas.
Los contactos son del tipo autolimpiantes de alta presión, con resortes de acero inoxidable y dispositivos de traba de seguridad.
Los terminales son de aleación de cobre con acabado estañado y con perforación según el estándar NEMA o para conectores tipo CUÑA.
Cuentan con ojal y gancho para operación manual mediante pértiga de maniobra o para uso con dispositivo de apertura en carga (loadbuster).
Diseño conforme a las normas ABNT / ANSI / IEC.
