Seccionador en Línea Porcelana
Seccionador en Línea Porcelana

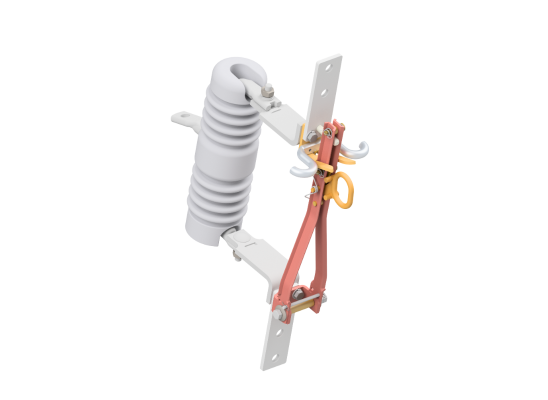

El Seccionador en Línea Porcelana tipo MSDA fue desarrollado para operar en redes de distribución, con tensiones de 15, 27 y 38 kV y corrientes de 400 a 630 A.
Se utilizan en la mayoría de los casos para la interrupción y el mantenimiento de redes de distribución y ramales. Son capaces de soportar cortocircuitos debido a su construcción.
Los aisladores utilizados son los mismos que los de un seccionador con fusible, fabricados en porcelana vitrificada de color gris.
Se suministran con o sin soporte de fijación, para crucetas simples.
El aislador y el soporte utilizados son idénticos a los de un cortacircuito fusible. Las cuchillas están fabricadas en cobre electrolítico de alta conductividad y su diseño garantiza resistencia mecánica durante la operación en condiciones de cortocircuito.
Los contactos son del tipo autolimpiantes de alta presión, con resortes de acero inoxidable y dispositivos de traba de seguridad.
Los terminales son de cobre electrolítico con tratamiento superficial de estañado por electrodeposición, con perforaciones según el estándar NEMA o para conectores tipo CUÑA.
Cuentan con ojal y gancho para operación manual mediante pértiga de maniobra o para uso con dispositivo de apertura en carga (loadbuster).
El seccionador tipo MSDA posee un único aislador, lo que lo hace más liviano que los modelos que utilizan dos aisladores.
Diseño conforme a las normas ABNT / ANSI / IEC.
