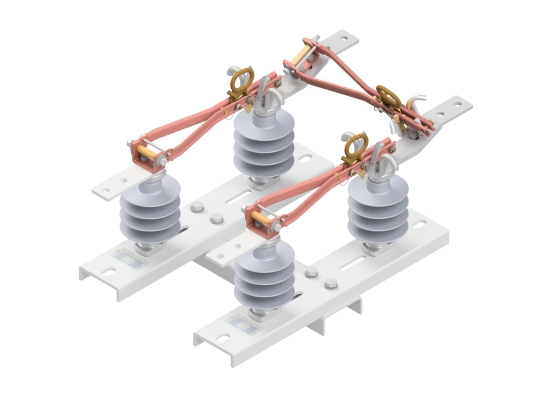

El Seccionador Seccionador By-Pass Tipo MSB fue desarrollado para operar en redes de distribución, en tensiones de 15,27 y 38 kV y corrientes de 400 a 630A.
Seccionador de Derivación
Seccionador de Derivación
Desarrollado para maniobras de transferencia en redes de distribución para tensiones nominales hasta 38kV y corrientes nominales hasta 630A.
Normalmente se utilizan para mantener reconectadores o reguladores de voltaje, sin interrumpir la línea.
Se suministra con o sin soporte de fijación, para crucetas simples o dobles e instalación directa sobre estructuras metálicas.
Básicamente se construyen sobre bases de perfil en U de acero al carbono galvanizado en caliente.
Los aisladores utilizados son del tipo soporte y pueden suministrarse en material polimérico (Silicona HTV) o porcelánico vitrificado en color gris.
Los aisladores poliméricos tienen un rendimiento superior en ambientes agresivos de alta contaminación y alta salinidad, la distancia de drenaje cumple con la clase “E – muy pesada” de contaminación local (SPL) y reduce el peso del conjunto.
Las cuchillas están fabricadas con cobre electrolítico de alta conductividad y su característica constructiva garantiza resistencia mecánica a corrientes de funcionamiento de cortocircuito.
Los contactos son del tipo autolimpiante de alta presión con resortes de acero inoxidable y dispositivos de bloqueo de seguridad.
Los terminales están fabricados en cobre electrolítico con tratamiento superficial de estaño mediante galvanoplastia y patrón de perforación NEMA o para conectores tipo CUÑA.
Disponen de ojal y gancho para accionamiento manual mediante pértiga de maniobra o para uso de dispositivo de apertura de carga (loadbuster).
Proyecto de acuerdo con las normas ABNT / ANSI / IEC.
